手搖絞盤自鎖原理：

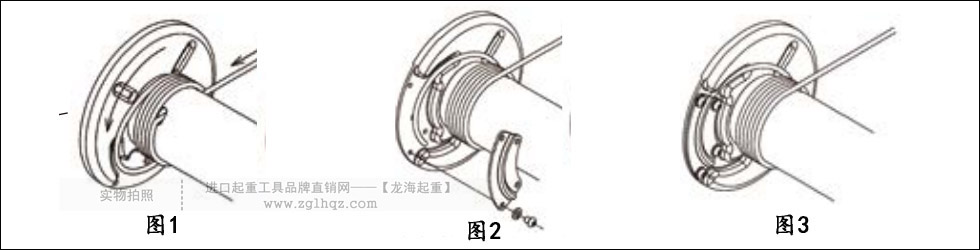

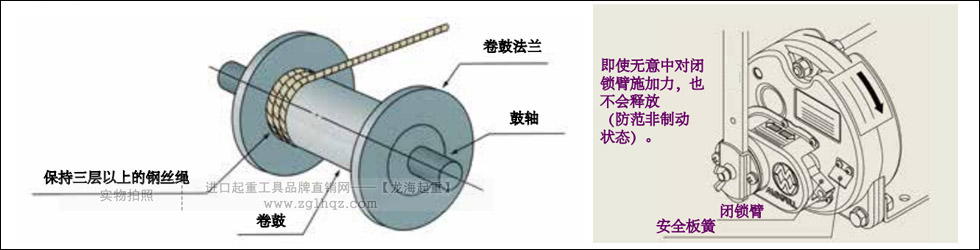

以日本大力手搖絞盤為例，其依靠自動制動器實現手搖絞盤的自鎖，而自動制動器采用雙重鎖定機構，不會造成無制動狀態而對制動臂產生沖擊力，因此我們主要介紹它的雙重鎖定機構。雙重鎖定機構，由保持額外的維修繞組的特殊的卷筒和我們獨特的鋼絲繩錨固板組成，確保安全和穩固。

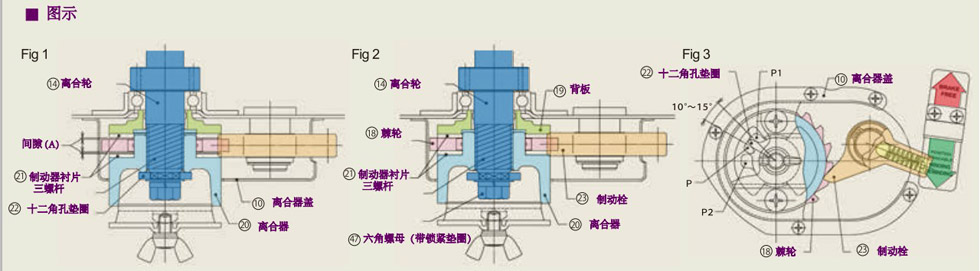

一．卷繞開始之前的狀態如圖1所示，而圖2顯示了正在操作的絞盤或制動機構被接合。將手柄順時針?lè)较蛐D(zhuǎn)，三螺桿將緊固離合器?和離合輪?。制動器襯片?會一體卡在棘輪齒輪上，如圖2所示，負載被提升。

二．當降低負載時，釋放的力量將作用在離合輪?上并松開三螺桿。如圖1所示，逆時針?lè)较蛐D(zhuǎn)手柄將松開三螺桿，制動器襯片?和棘輪?之間會產生適當?shù)拈g隙，并且可以以任意速度降低負載。

三．在提升或停止下降的過程中，機械制動器變成圖2所示的狀態。如圖3所示，制動栓?與棘輪嚙合，并在任意點停止運動。

四．用于離合器?和離合輪?的三螺桿以較小的螺距提供有效的擰緊。 此外，導程是三倍大，擰緊和松開螺釘?shù)乃俣瓤?，所以它確保機械剎車的瞬間動作。

手搖絞盤結構圖:
